Камин — прекрасное решение для создания уюта в доме, а в некоторых случаях и отличный способ обогрева жилья, который очень выручает во время отключений электроэнергии и зимних морозов.

Однако всё чаще от проектировщиков, архитекторов, дизайнеров интерьера и самих владельцев жилья звучат вопросы: «Можно ли размещать рекуператор рядом с камином?», «Не возникнет ли риск обратной тяги?», «Безопасно ли это решение для жилья?», «Как правильно спроектировать вентиляцию, если клиент планирует установить камин?».

В этой статье мы ответим на ваши вопросы. Если коротко: рекуператор можно устанавливать в одной комнате с камином, однако есть несколько нюансов, на которые следует обратить внимание.

Особенно важны тип камина, способ подачи воздуха для горения, конструкция дымохода, герметичность здания и работа других вытяжных систем. Современные квартиры и дома становятся более энергоэффективными и герметичными: качественные окна, утепление и минимизация неконтролируемых теплопотерь существенно уменьшают естественный приток воздуха, необходимого не только для комфортного проживания, но и для работы камина.

Почему камину нужен отдельный приток воздуха?

Всё просто: для процесса горения необходим кислород. Если у камина нет отдельного канала для подачи воздуха, он использует воздух непосредственно из помещения, который должен постоянно восполняться притоком снаружи.

Наши бабушки жили в домах с печами, где вентиляционная система не была необходимостью, поскольку свежий воздух поступал естественным путём через щели в окнах, дверях, кровле и т. д.

Сейчас, с ростом популярности герметичных строительных технологий, свежий воздух таким способом не поступает, поэтому вентиляция необходима.

Если воздух из помещения удаляется быстрее, чем поступает, может возникнуть отрицательное давление. При определённых условиях это способно влиять на работу дымохода и создавать риск обратной тяги.

Американская программа Building Science Education Министерства энергетики США обращает внимание на то, что камину необходимо обеспечить достаточное количество воздуха для горения. Для камина с естественной тягой Министерство энергетики США, например, рекомендует предусматривать отдельный канал, подающий наружный воздух непосредственно в топку.

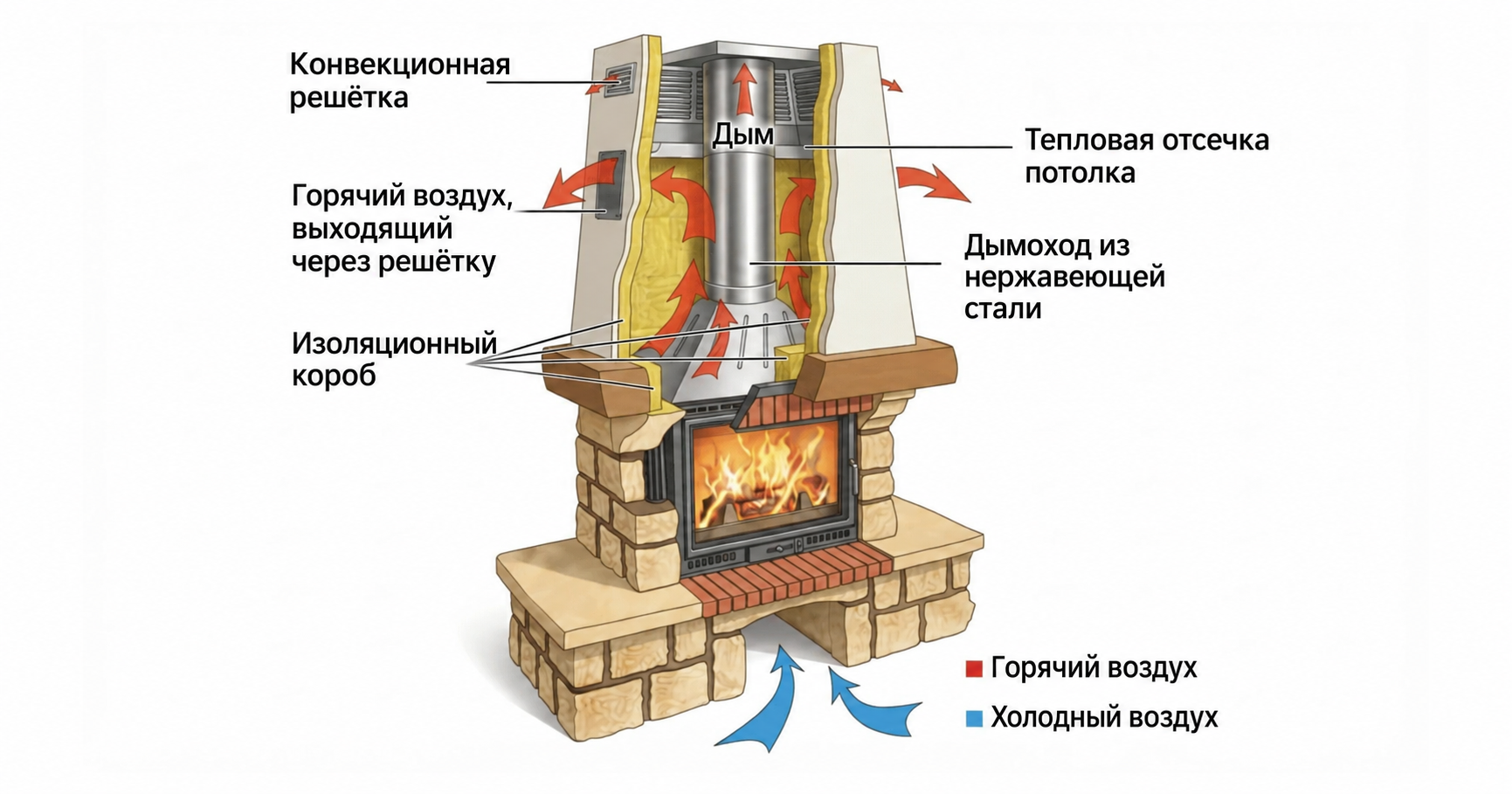

Воздух для работы камина поступает из помещения.

Играет ли роль тип камина?

Безусловно. Наименьшее влияние вентиляции на работу камина наблюдается в случае герметичной закрытой топки, в которую воздух для горения подаётся по отдельному каналу непосредственно снаружи. Однако возможность её одновременной работы с механической вентиляцией необходимо проверять в соответствии с документацией производителя камина и требованиями к дымоходу.

Если у вас открытый камин без отверстия для забора воздуха, вентиляцию в помещении необходимо организовать правильно и внимательно, учитывая не только производительность вентиляционной системы, но и работу дымохода, приток воздуха, герметичность здания и одновременную работу других вытяжных устройств.

Что говорят украинские строительные нормы?

Действующий ДБН В.2.2-15:2019 «Жилые здания. Основные положения» прямо учитывает наличие оборудования, в котором горение происходит с использованием воздуха помещения.

В примечаниях к требованиям по воздухообмену указано, что приведённые минимальные расходы и кратность воздухообмена относятся к помещениям без оборудования, использующего воздух помещения для горения, в частности камина, котла или газовой колонки.

Для помещений с таким оборудованием достаточность принятого воздухообмена необходимо дополнительно проверять согласно ДСТУ Б EN 15242.

То есть для установки вентиляции в помещении с камином недостаточно взять только минимально допустимые показатели воздухообмена, не учитывая работу камина.

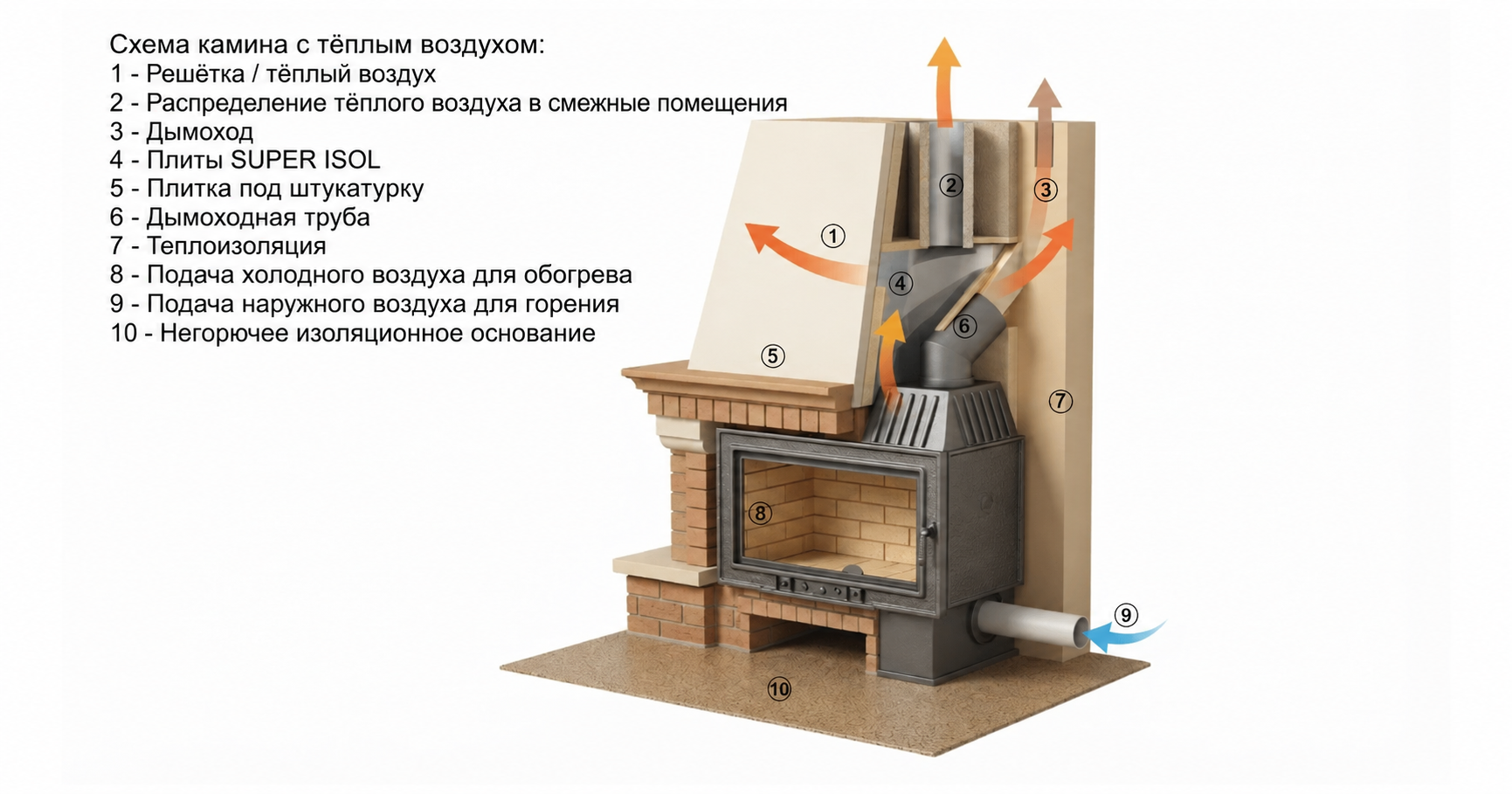

Воздух поступает через отдельный канал подачи воздуха (№ 9).

А что касается рекуператора?

Рекуператор обеспечивает полноценную вентиляцию помещения, одновременно удаляя отработанный воздух и заменяя его свежим, при этом сохраняя до 98% тепла.

Как и в случае с любым вентиляционным устройством, неправильная установка рекуператора повышает риск возникновения обратной тяги.

На каком расстоянии от камина можно устанавливать рекуператор?

Универсальной нормы, устанавливающей конкретное расстояние в метрах между внутренним блоком рекуператора и камином, не существует.

Для этого необходимо учитывать:

• тип камина;
• открытую или закрытую топку;
• рекомендации производителя камина;
• температуру его поверхностей;
• расположение дымохода;
• направления воздушных потоков;
• расположение наружного воздухозабора;
• другое вентиляционное оборудование в помещении.

Но украинские нормы устанавливают другое важное расстояние.

Согласно п. 7.3.3 ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование», место забора наружного воздуха не допускается располагать ближе чем 8 м по горизонтали от оголовков дымовых труб, а также ряда других потенциальных источников загрязнения.

Поэтому для архитектора или проектировщика важно не только расположение внутренней части рекуператора, но и то, где именно его наружный воздухозабор будет расположен на фасаде относительно дымохода.

Если в вашей квартире или доме есть открытый камин, место установки рекуператора необходимо выбирать так, чтобы воздушная струя не нарушала работу топки, оборудование не находилось в зоне повышенной температуры, а наружный воздухозабор был защищён от попадания дымовых газов.

Например, ваш прибор работает на скорости 3/3. Объём поступающего воздуха равен объёму удаляемого отработанного воздуха. Для повседневного бытового использования это идеальный вариант. Но, как мы уже выяснили, открытая топка камина забирает кислород из самого помещения. То есть общий расход воздуха начинает превышать его приток, что и создаёт опасность возникновения обратной тяги.

Во время работы камина мы рекомендуем увеличивать скорость притока рекуператора. В некоторых случаях режим с преобладанием притока над вытяжкой может уменьшить разрежение в помещении. Однако универсального режима, например 3/1, который гарантированно предотвращает обратную тягу, не существует. Настройки необходимо определять с учётом фактических расходов воздуха, характеристик камина и дымохода, а также работы других вытяжных систем. Для открытого камина основным решением должен быть отдельный приток воздуха для горения, а дисбаланс рекуператора можно рассматривать лишь как вспомогательную меру.

*Указанное предостережение касается только открытых каминов без отдельного воздухозабора в топку. Для электрического камина специальные требования к воздуху для горения отсутствуют. Для герметичной закрытой топки с отдельным наружным воздухозабором взаимное влияние с вентиляцией значительно меньше, однако необходимо соблюдать требования производителя камина, дымохода и вентиляционного оборудования.

Лучший момент для планирования вентиляции

Идеальное решение — планировать вентиляционную систему и камин ещё на этапе проектирования дома, ведь это позволяет заранее предусмотреть отдельный канал подачи наружного воздуха в топку, грамотно рассчитать воздухообмен и определить оптимальную монтажную зону для оборудования. Однако наличие уже построенного камина, даже открытого типа, ни в коем случае не должно становиться причиной отказа от качественного микроклимата и сохранения тепла в доме.

В помещениях с уже установленным камином децентрализованную вентиляцию можно применять после оценки типа топки, способа подачи воздуха для горения, характеристик дымохода и работы других вытяжных систем. Преобладание притока над вытяжкой может уменьшать разрежение, но не заменяет отдельного канала подачи воздуха для горения и проверки тяги.

Рекуператоры PRANA устанавливаются на любом этапе строительства без повреждения отделки с помощью технологии алмазного бурения. Наши высококвалифицированные специалисты помогут вам выбрать монтажную зону, пробурить отверстие, подключить систему и настроить её. Также по желанию клиента компания PRANA предлагает возможность покрасить наружную и внутреннюю крышки в любой из 140 цветов палитры RAL, чтобы рекуператор не только обеспечивал воздухообмен в помещении, но и стал частью его интерьера.

Вопросы и ответы: камин и рекуператор — что стоит знать

1. Можно ли устанавливать рекуператор в одной комнате с камином?
Да, можно. Главное — учесть тип камина (закрытая или открытая топка), способ подачи воздуха для горения, конструкцию дымохода, герметичность здания и режим работы других вытяжных систем в помещении.

2. В чём разница между камином с закрытой и открытой топкой с точки зрения вентиляции?
Камин с закрытой топкой герметично закрывается дверцей, а воздух для горения подаётся по отдельной трубе снаружи. Кислород из комнаты не расходуется, поэтому риска обратной тяги нет. Открытый камин берёт воздух непосредственно из помещения, поэтому вентиляцию для него необходимо проектировать особенно внимательно.

3. Что говорят украинские строительные нормы о вентиляции помещений с камином?
Согласно ДБН В.2.2-15:2019, минимальные нормы воздухообмена применяются только к помещениям без оборудования, использующего воздух помещения для горения (камин, котёл, газовая колонка). Если такое оборудование есть, достаточность воздухообмена дополнительно проверяют по ДСТУ Б EN 15242.

4. На каком расстоянии от камина можно установить рекуператор?
Конкретного нормативного расстояния между внутренним блоком рекуператора и камином не существует. Оно зависит от типа топки, рекомендаций производителя, температуры поверхностей, расположения дымохода и воздухозабора. Однако ДБН В.2.5-67:2013 (п. 7.3.3) требует располагать наружный воздухозабор не ближе чем 8 м по горизонтали от оголовков дымовых труб.

5. Как настроить рекуператор во время работы открытого камина, чтобы избежать обратной тяги?
В некоторых случаях режим с преобладанием притока над вытяжкой может уменьшить разрежение в помещении. Однако универсального режима, например 3/1, который гарантированно предотвращает обратную тягу, не существует. Настройки необходимо определять с учётом фактических расходов воздуха, характеристик камина и дымохода, а также работы других вытяжных систем. Для открытого камина основным решением должен быть отдельный приток воздуха для горения, а дисбаланс рекуператора можно рассматривать лишь как вспомогательную меру.
